无尘车间净化方案

发布时间:2020-05-01 浏览:

前言:网站中的有些信息不够全面,如果需要了解详细资料请联系黛仁净化:13816288164(赵工),微信同号。

  一、全室净化


  以集中化净化空调系统,在整体屋子里导致具备相同洁净度环境的净化处理方法,叫全室净化。它是洁净技术应用中最早发展起来的1种方式,因而今天也仍然被采用。这一种方式适用于工艺设备高大,总数许多,且室内要求相同洁净度的场地。但是这一种方式投入大、运作管理复杂、建设周期长。

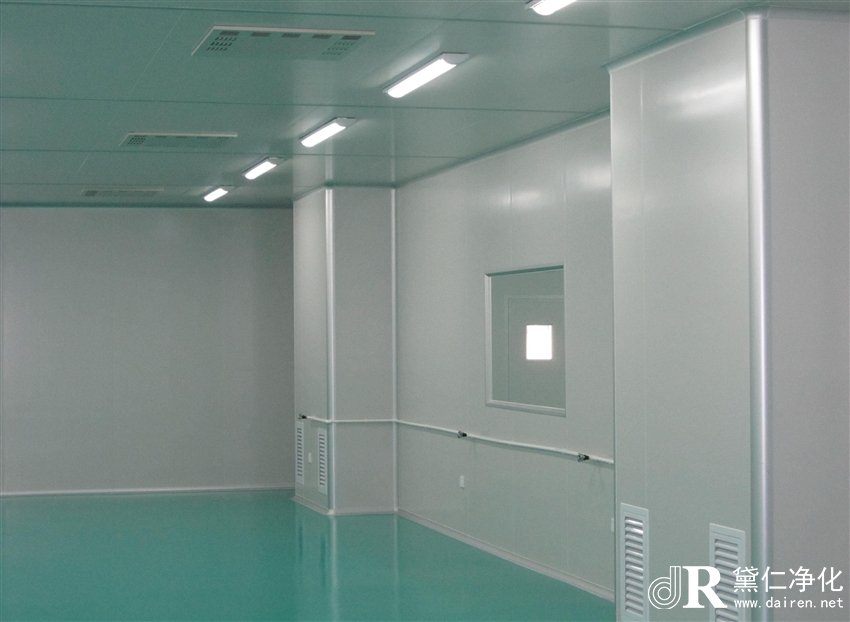

无尘净化方案之全室净化


  二、局部净化


  以净化空调器或局部净化设备(如洁净工作台、棚式垂直层流单元、层流罩等),在通常空调环境中导致局部地区具备一定洁净度等级环境的净化处理方法叫局部净化。这一种方式适用于制造批量较小或利用原来车间做好技术改造的场地。现阶段,运用最普遍的是全室净化与局部净化相结合的净化处理方法,它是洁净技术应用发展中产生的净化方式,它既能确保室内具备一定洁净度,又能在局部地区实现高洁净度环境,进而做到既满足制造对高洁净度环境的要求,又节约能源的多重目的。比如,需要100级洁净度的操作工段,当制造批量较小时,只需在洁净度较低的乱流洁净室内,利用洁净工作台或层流罩等局部净化设备,就能实现全室净化与局部净化相结合的净化方式。

无尘净化方案之局部净化


  三、洁净隧道


  以两条层流工艺区和中间的乱流操作活动区构成隧道形洁净环境的净化处理方法叫洁净隧道。它是全室净化与局部净化相结合的典型,是现阶段推广采用的净化方式,也被称作第三代净化方式。

  按照构成洁净隧道的设备差异,洁净隧道可分成下列几种形式。

  1、台式洁净隧道

  这一种形式的洁净隧道是将洁净工作台相连接在一起,并取消中间的侧壁,构成制造需要的隧道型加工线。当工艺要求垂直层流时,可采用垂直层流工作台。当工艺要求水平层流时,则采用水平层流工作台。这一种净化方式较全室净化更易确保局部空间的高洁净度,并鉴于工作台相连接,能够降低或避免交叉污染。除此之外,对建筑的要求较为简单,只要求具备乱流洁净室的环境就可以。其弊端是洁净工作台的规格固定,使操作面缺少充足的灵活性,工艺设备务必适应工作台的规格,调节起来也并不大便利。

  2、棚式洁净隧道

  这一种形式的洁净隧道是将洁净棚,即棚式垂直层流单元串连在一条生产流水线所构成的。根据工艺要求,洁净棚的总面积能够变动,空气能够全部为室内循环式,也可连接集中式净化空调系统,吸收部分新风。棚式洁净隧道适用于工艺设备较大的场地。

无尘净化方案之洁净隧道


  3、罩式洁净隧道

  这一种形式的洁净隧道是将层流罩,即罩式垂直层流单元串连在一条生产流水线所构成的。鉴于层流罩的进深比洁净棚小,只适用于工艺设备较小的场地。空气循环方式与棚式洁净隧道和台式洁净隧道相同,是现阶段采用较多的1种洁净隧道。

  4、集中化送风式洁净隧道

  这一种形式的洁净隧道是由集中式送风系统的满布高效过滤器的静压箱所构成的。层流工作区的宽可按照工艺提出的要求确认,而不像台式、棚式和罩式洁净隧道那样,因局部净化设备的规格而限制层流工作区的宽,设计能够更加灵活。采用这一种形式时,回风能够通过技术应用夹道,也可像图那样,在乱流操作活动区设置地沟。除此之外,工业管道可布置在工作区的沿壁板一侧,排风管接至地沟。

  洁净隧道的特点如下:

  (1)在隧道内导致差异的洁净度,进而充分运用了差异洁净气流的特质,最大限度地满足工艺要求。通常情况下,隧道内的两侧是高洁净度的层流工作区,中间是乱流的操作活动区。工艺区连成一条线,使用方便,成员的活动也不会造成交叉污染。

  (2)鉴于在隧道内降低了层流总面积,基建花费和运作花费要比全室净化的垂直层流洁净室节省3分之一之上。乱流活动操作区的净高较层流工艺区高得多,能满足成员舒适度的要求。

  (3)技术应用夹道既可做为回风道,又可布置各种工业管道,安装工艺辅助设备。构成洁净隧道的局部净化设备(洁净工作台、洁净棚和层流罩等)、工业管道以及工艺辅助设备的维修均可在技术应用夹道内做好。鉴于技术应用夹道相对于洁净隧道为负压,因而,维修工作不会造成洁净隧道的污染,维修工作可在不关闭工艺制造的情况下做好。

  洁净隧道所需的局部净化设备、顶棚、壁板、回风口及门窗等构件,能够标准化、模数化,由专业工厂加工制造,在现场加工。同时,洁净隧道能够迅速拆装,重新组合,为工艺变动提供了便利。

  (4)洁净隧道能够按一定规模配置净化空调系统,因而空调系统可通用化、系列化,进而能够大大缩短设计周期。

  (5)通常情况下,洁净隧道对于建筑方面的要求较为简单,只需具备乱流洁净室的环境,就可以符合要求。

无尘净化方案之洁净管道


  四、洁净管道


  把需要超高洁净度等级(如1级或10级)的工艺加工线,放在与室内空气环境隔绝的管道中的净化处理方法,叫洁净管道。这一种方式要求工艺制造务必是自动化的,高效过滤器务必是以0.1μm尘粒为标准的才可以实现超高洁净度。除此之外,这一种方式鉴于被净化的是管道中的空气,送、回风量很小,能够大幅度地节省能量,是洁净技术应用的发展趋势,也被称作第四代净化方式。

  以上介绍的净化处理方案需要根据实际情况确认。

  现阶段技术应用上发展已经比较成熟的是全室净化、局部净化(包括全室净化和局部净化相结合)以及洁净隧道三种净化处理方法,工程设计中应融合实际情况选择其中1种或二种净化方式做为设计方案。

  在满足工艺要求的条件下,应尽量采用局部净化方式。局部净化采用局部净化设备,在通常空调环境中实现。鉴于局部净化设备通常均由专业工厂制造,设备质量高,又可加速现场施工速率,在改造工程中能够优先考虑这一种方案。

  当仅用局部净化方式无法满足工艺要求时,可采用局部净化与全室净化相结合的净化方式做为设计方案。

  当以上所述净化方式均无法满足工艺要求时,才采用全室净化的净化方式做为设计方案。鉴于这一种方式要导致全室具备相同的洁净度,特别是洁净度等级高时,初投入和运作花费都很高,因而,洁净室的总面积应严格要求加以控制。
